1、總布置和車架：

電動平車主要由由車架系統、傳動裝置（主動輪對）、被動輪對、電氣控制等組成。平車由電纜卷筒供電，平車蓄電池組供電，平車由低壓軌道供電，輪軸采取絕緣措施，增加導電裝置而成，車上備有升壓變壓器。提供的電能經電氣系統控制平車前進或后退運行。操作方式為用手持按鈕盒步行隨車操控。

車架是用四根縱梁和若干橫梁及鋪板板焊接而成成的框架結構，通常采用大型槽鋼作為車架的縱、橫梁，采取八點承載，車架受力均勻。輪對上的扁擔軸承座通過螺栓與車架連接，這種結構有效降低了臺面高度。電動平車前后各設一個連接掛鉤，必要時可以牽引其他平車或被牽引。平車兩側設置起吊孔便于吊運。

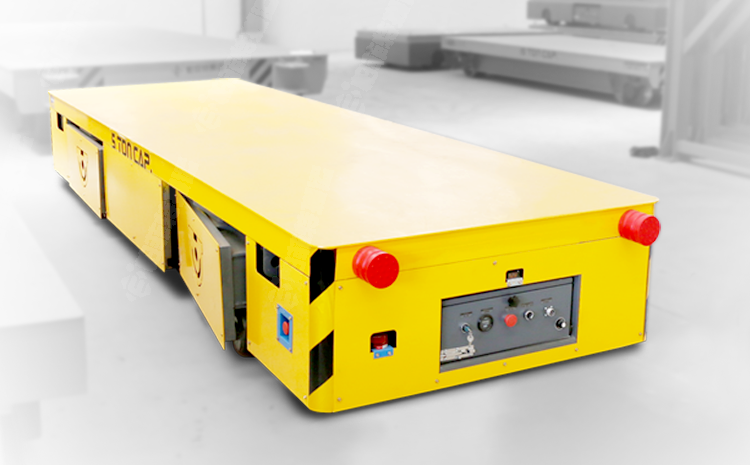

蓄電池軌道平車

2、輪對：

車輪和車軸間設有絕緣套和絕緣的內外墊，絕緣套采用高機械性能的絕緣材料尼龍制成，車輪絕緣后就使KPD系列電動平車能利用兩根軌道作為兩根導電軌。車軸材料為45#鋼調質，車輪材料采用55號優質鑄鋼，車輪表面淬火，軸承為雙列向心球面滾子軸承，能自動補償車架的變形偏差。

 過扁擔軸承座安裝在車架橫梁下，每側用四個螺栓固定，這種結構有效降低了臺面高度，側向穩定性、軸承承載能力提高，車架受力有利。

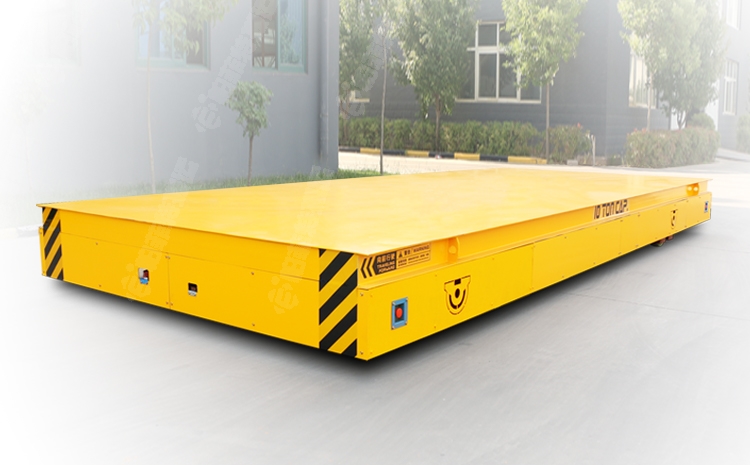

V型蓄電池軌道平車


在操作電動平車時該注意什么？

1. 另外還要嚴格按照電動平車的潤滑圖表規定進行加油潤滑，定時定點進行。

2. 開動電動平車前需要先發出信號，查看運動方向沒人、沒障礙物才能開動，起、停要平穩，不能碰撞終點的擋鐵。

3. 對于蓄電池電動平車，電量不足的時候要及時將蓄電池拿出并按要求進行充電，同時換上備用蓄電池進行使用。 蓄電池的更換還有充電工作應由專門的人進行負責。

4. 不能開動電動平板車去撞、拖、頂、拉鐵道上的車輛。

5. 前進、后退方向標志要明顯，和開關順、逆一致。不能出現操作者離開或托人代管的情況。

6. 操作員工要認真做到“四會”(會使用、會檢查、會保養、會排除故障)以及“三好”(用好、管好、修好)

7. 使用完畢后需要卸掉負荷并切斷電源，并按照制度進行清理打掃。

大臺面軌道平車

8. 要定期檢查各部分的運轉情況，若發現電機、軸承溫度過高或者有異常聲音時，需要及時停車進行檢查。
